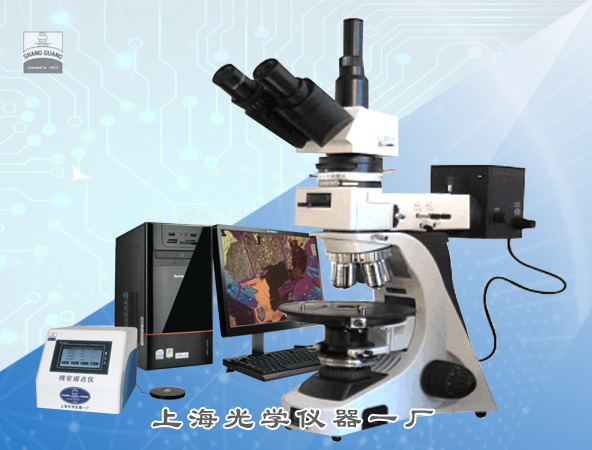

TH-150炭黑分散檢測顯微系統

一.產品用途

TH-150型炭黑分散檢測顯微系統，是結合偏光顯微鏡和熔點加熱臺，配備炭黑分析軟件研發而出的一款利用顯微圖像法測量聚烯烴管材、管件和混配料中顏料或炭黑分散性的一款專用設備，此炭黑分析軟件是我廠新開發的高性價比，具有高分辨率、高精度、高清晰度等特點。軟件采用數字?jǐn)z像頭對圖像進行采集。它具有先進的電腦測量系統，界面簡潔，操作方便，通過點擊分析按鈕就可以自動得出圖像里的任意顆粒的數據，測量方便，減少了人為誤差，大大提高了測量精度，可使企業質量控制的更準確，提高企業質量管理水平和對外形象，是企業對產品質量監控的有效工具。這些行業包括：研究所，大學實驗室及廠家實驗室。

二. 產品特點

1. 1/4λ、λ、石英楔。

2. 五孔可調中心轉換器，觀察頭鏡筒在調瞳距時，十字目鏡十字線方位始終不變。

3. WF10X（Φ22）大視野目鏡、無應力無限遠物鏡。

4. 系統中放入晶振片，使偏振均勻，左、右系統像色澤一致

5. 可重復實驗環境的智能偏光顯微鏡,可配熱臺

6. 高度可調的聚焦器,能很好的適應每位用戶的手型.防止手掌,手臂,肩膀的緊張,保持工作姿勢舒服,無疲勞感.

7. 配合顯微鏡,開發了專業的數字工業相機和軟件系統,可快速方便采集處理圖像,并您隨時可以通過軟件模塊擴展系統.

8. 加熱臺采用國內領先的埋入式陶瓷遠紅外輻射發熱技術，具有發熱均勻，耐腐濁性強，

使用壽命長，絕緣性好等優異性能。

9. 溫度傳感裝置選用了特種進口高溫膠直接將感應溫度的鉑熱電阻和不銹鋼工作臺面粘接在一起，因而具有控溫精度高，結構簡單，耐腐蝕性強等特點。

10. 控溫采用了LED數碼四位顯示，PID自整式定時報警（防止因?qū)嶒炌瓿珊笠蛲P(guān)電源而造成加熱臺長時間干燒）單片微機技術的面板式控溫儀，具有自動控溫、控溫精度高等 特點。

三. 技術規格

1. 光學系統：原廠設計制造，無限遠色差校正CCIS光學系統

2. 觀察鏡筒：30°鉸鏈?zhǔn)饺坑^察頭，瞳距：55mm-75mm

3. 平場目鏡：10X/20mm,視度可調，可帶測微尺，可帶網格板

4. 無應力物鏡：4×/0.10、10×/0.25、20×/0.40、40×/0.65、60×/0.85

5. 顯微鏡總放大倍率：40×、100×、200×、400×、600×

6. 轉換器：四孔/五孔轉換器，可調中心

7. 載物臺：旋轉載物臺，直徑Ф160毫米，360°等分刻度，游標精度6′

8. 移動尺：移動行程30×40

9. 調焦機構：同軸共軌式粗微動調焦，調節范圍30毫米，微動格值0.002毫米

10. 照明系統：上下12V30W鹵素?zé)?/span>照明光源，亮度可調

11. 聚光鏡：阿貝聚光鏡N.A=1.30

12. 補色器：石膏λ片，云母1/4λ片、石英楔子

13. 適配鏡：直徑59mm,放大倍率0.5倍 ，內調焦距0～3mm ，調焦后可鎖緊

14. 顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS芯片；像素點尺寸：2.2μmx2.2μm；分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

四. 炭黑分析軟件

1.軟件特點

①　本系統符合GB/T 18251-2000中華人民共和國國家技術規范標準。

②　本系統對聚烯烴管材、管件和混配料中顏料或炭黑分散的檢定顯微圖像分析。

③　本系統可開具國家級計量證書，保證測量系統的精確度和有效度。

2.軟件功能

①　軟件配備高清低噪度數字相機,能拍攝高質量圖片。

②　軟件有強大的數據處理功能，軟件以國家檢驗標準為依據，可根據需要，選擇檢驗項

目，在軟件的幫助下，軟件可以對所攝顆粒圖像進行分析，并給出有效物編號，周

長，直徑，圓度，面積，內容物數密度，有效物數目，有效物面積，有效物面積，有

效物面積百分比，有效物數密度等幾十種參數數據，并可以講數據輸出導入EXCEL表

格，對攝像的顆粒進行編號對應表格里的顆粒編號。

③　軟件可針對從小到大的顆粒進行分類，并標注出在每個分類段里的顆粒數量，面積，

和百分比等數據。

④　軟件自動生成EXCEL表格測試報告，以便保存并以后使用。

⑤　支持WIND7操作系統。

五. 精密熔點熱臺

1. 輸入電源： 交流220V ±10﹪  45-60HZ

2. 熱臺加熱工作電源：直流24V   1.5A

3. 攻  耗：75W

4. 溫度范圍：室溫—400℃

5. 熱臺外體較高溫度:當熱體400℃；室溫25℃時≤70℃

6. 熱體較大載物重量:200克

7. 工作方式:連續

8. 測量精度:全范圍≤±0.3﹪；系統波動度:±1℃

9. 較大升溫速度（MAX位）: 室溫—100℃≤40秒

10. 可設置較慢升溫速度:36秒/℃，達400℃時間：4小時

11. 可設置升溫速度范圍:MAX—36秒/℃

12. 即刻恒溫響應時間: ≤0.01秒

13. 工作臺外形尺寸:Φ110mm ，厚度：12mm

14. 工作臺工作面尺寸:Φ30mm分別有透射光和反射光兩種
